全自動フィルタープレス脱水装置（SE-750型）

製品詳細

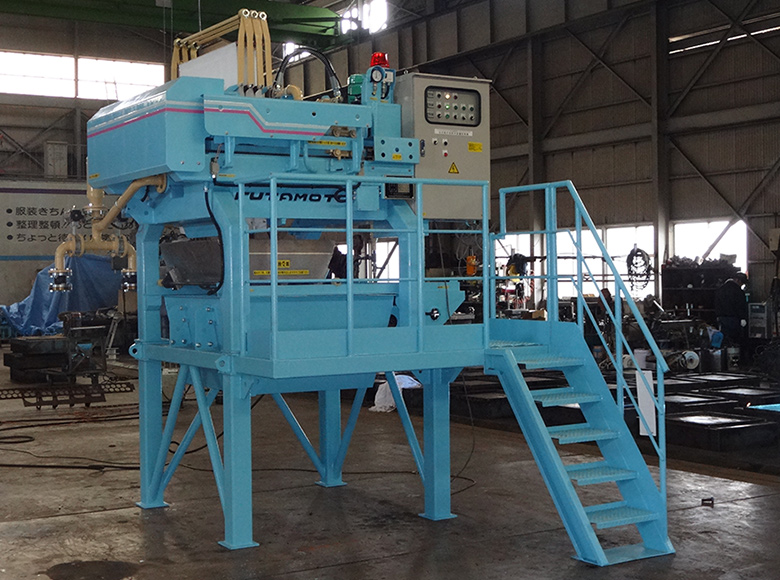

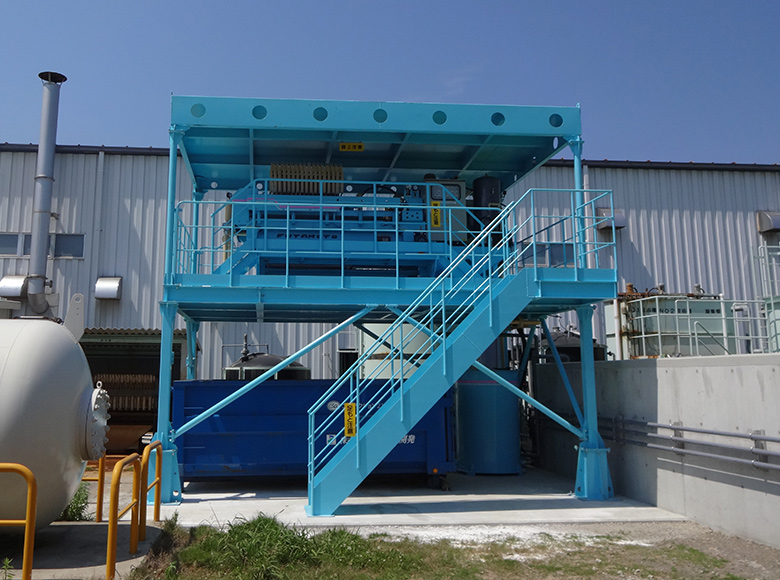

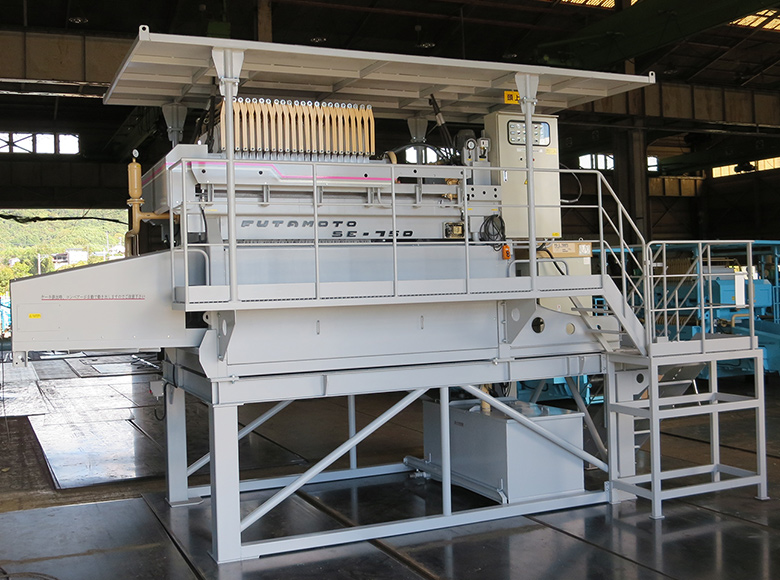

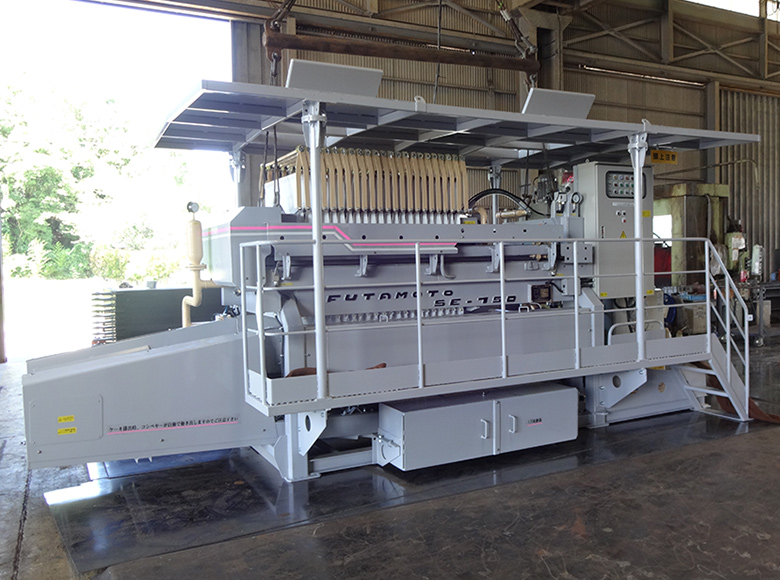

全自動フィルタープレス脱水装置（SE-750型）小型の全自動型フィルタープレス脱水装置です。工場内の据付から土木工事現場での汚泥脱水に至るまで、幅広い用途での使用が可能。濾板離間時間の大幅短縮を実現し、従来の機械に比べて優れた効果を発揮します。

特徴

抜群のバランスを誇る濾過面積と濾過容積の比率設定脱水効果に優れ、脱水時間を大幅短縮しました。
また、低高濃度水に幅広く対応できるための濃縮装置や濃度調整装置を必要とせず、処理システムの設備簡素化を達成しています。
更に処理システムに係わる設備費とランニングコストの低減に貢献しています。

脱水作業を容易にする完全自動化システム自動化により処理時間の短縮と、システムの維持管理者の有効活用が可能になります。
操作・設定は集中操作盤で一括管理されており、安全運転・安全管理にも貢献。
脱水完了を自動的に検知する電極センサーを採用しているため、処理後は自動で停止します。
また、濃度変化の激しいスラリーにも確実な脱水対応をし、排出される脱水ケーキは安定した低含水率を確保できます。

用途

メカニズム

独自のエアー圧搾機構の採用により低含水率比を実現

最適な圧力とタイミングにて高圧エアーを吹き込むことにより含水率が低下。脱水ケーキの含水率は約30%となっています。
処理後の脱水ケーキはケーキ受槽に貯留され、その殿処理も比較的簡単に対応が可能。
また、濾布の目詰まりの防止機構を内蔵しています。

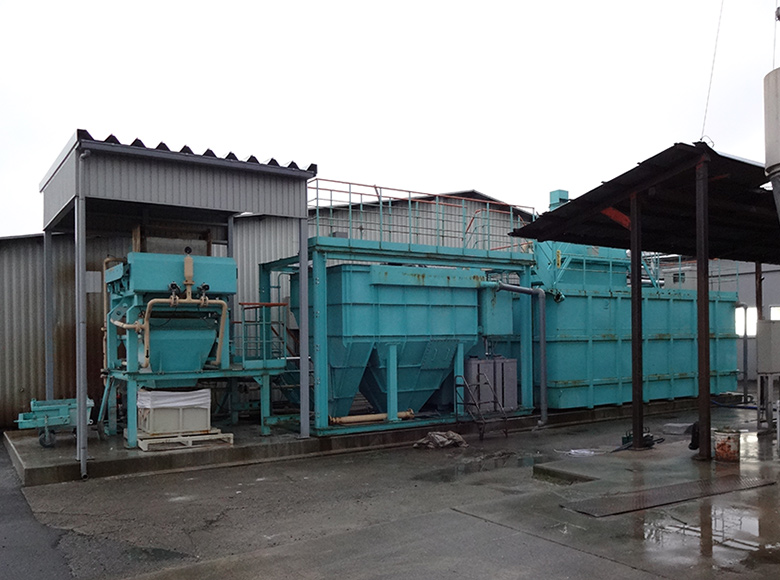

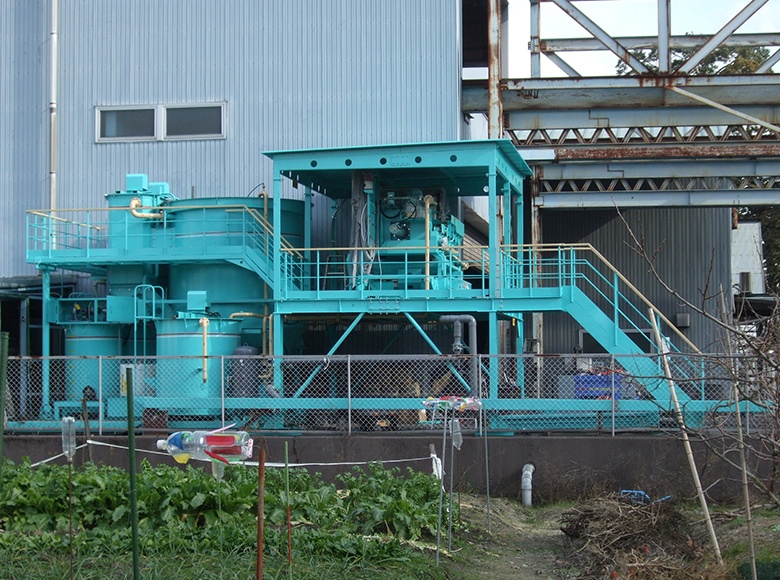

【1】原水（廃水）を汲み上げる

工場、施設等から排出された原水（廃水）を汲み上げます。

【2】凝集反応槽で分離させる

凝集反応槽にて汲み上げた原水（廃水）と凝集剤を攪拌させます。

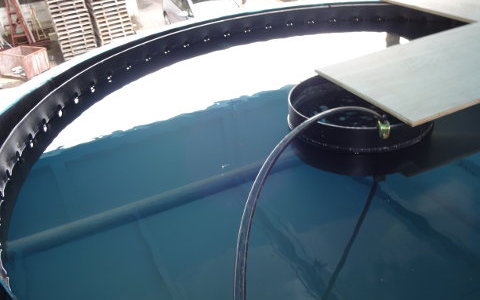

【3】凝集沈殿槽で沈殿させる

分離された原水（廃水）は凝集沈殿槽へ移動し、固形物をゆっくりと沈殿させます。

【4】沈殿した固形物を脱水固化

凝集沈殿槽で沈殿された固形物をフィルタープレス本体に打ち込み濾過します。濾過することで濾水と脱水ケーキに分かれます。

【5】脱水されたケーキの排出

固形物はプレス機本体の濾過布にて濾過します。濾過された固形物は脱水ケーキとなります。

【6】脱水後の脱水ケーキ

脱水処理後の脱水ケーキはケーキ受槽に貯留されます。脱水ケーキの含水率は約30%です。
弊社の脱水装置は高圧エアーにて脱水ケーキの水分を落とす機構が内蔵されています。そのため含水率の低い脱水ケーキを生成することができます。
※汚泥の性質、性状等により含水率は変動します。

仕様

項目＼機種名	濾過板枚数	濾過室数	濾過面積（㎡）	濾過容積（L）	ケーキ寸法（㎜）	ケーキ1枚容量（L）	全長（㎜）	全幅（㎜）	全高（㎜）

SE750-1P	1	2	1.9	35	700×700×38	19	1600	1750	2250
SE750-3P	3	4	3.9	70	700×700×38	19	2350	1750	2250
SE750-5P	5	6	5.8	100	700×700×38	19	2500	1750	2250
SE750-7P	7	8	1.8	150	700×700×38	19	2850	1750	2250
SE750-10P	10	11	10.7	200	700×700×38	19	3300	1750	2250
SE750-15P	15	16	15.6	300	700×700×38	19	3950	1750	2250
SE750-21P	21	22	21.5	400	700×700×38	19	4200	1750	2250
